Macchina per il taglio di metalli dello strato idraulico resistente di CNC per montaggio componente dell'elevatore

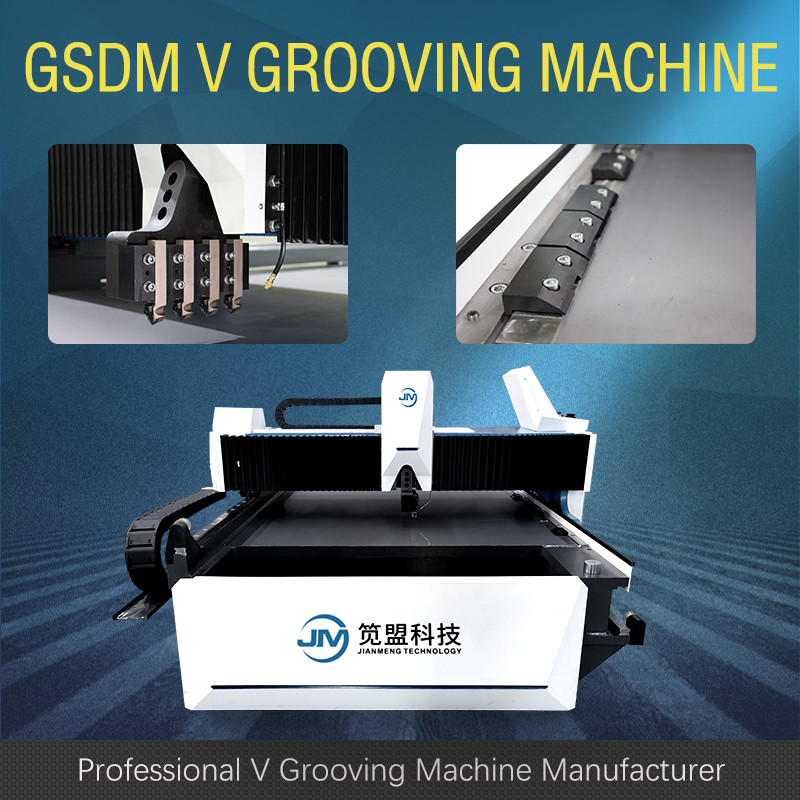

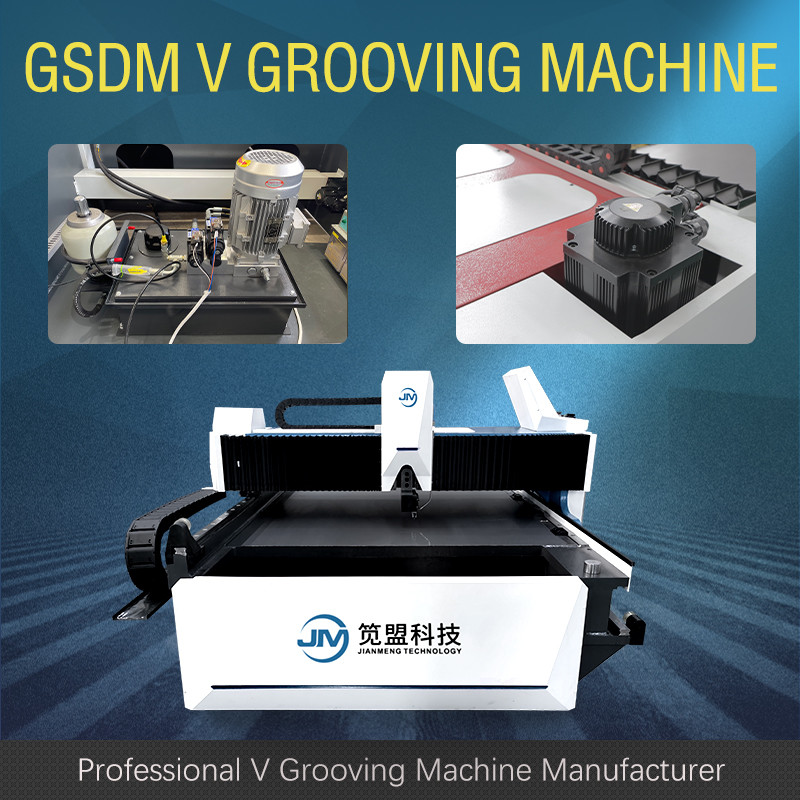

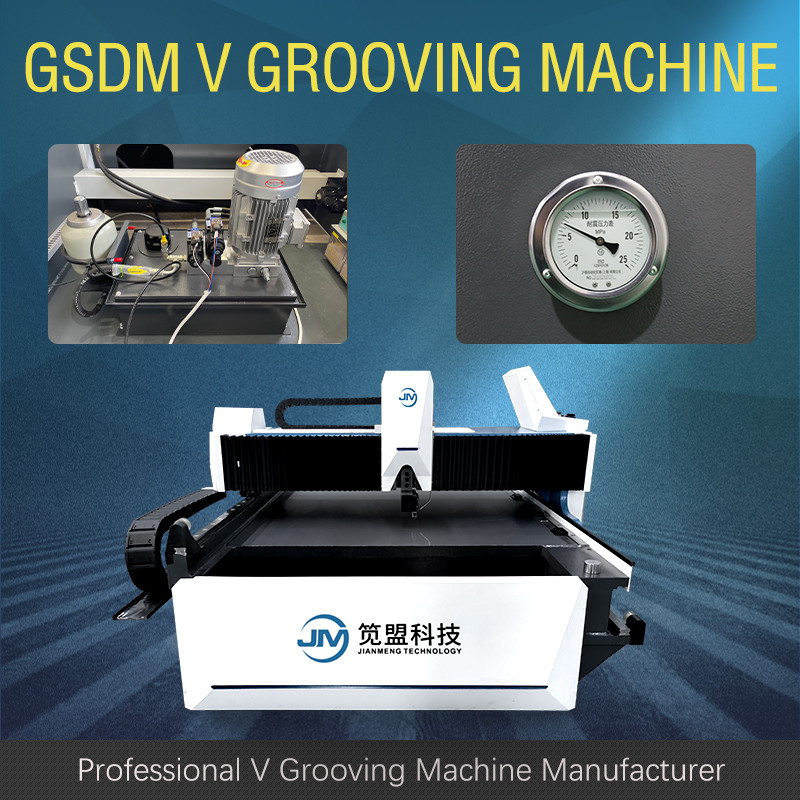

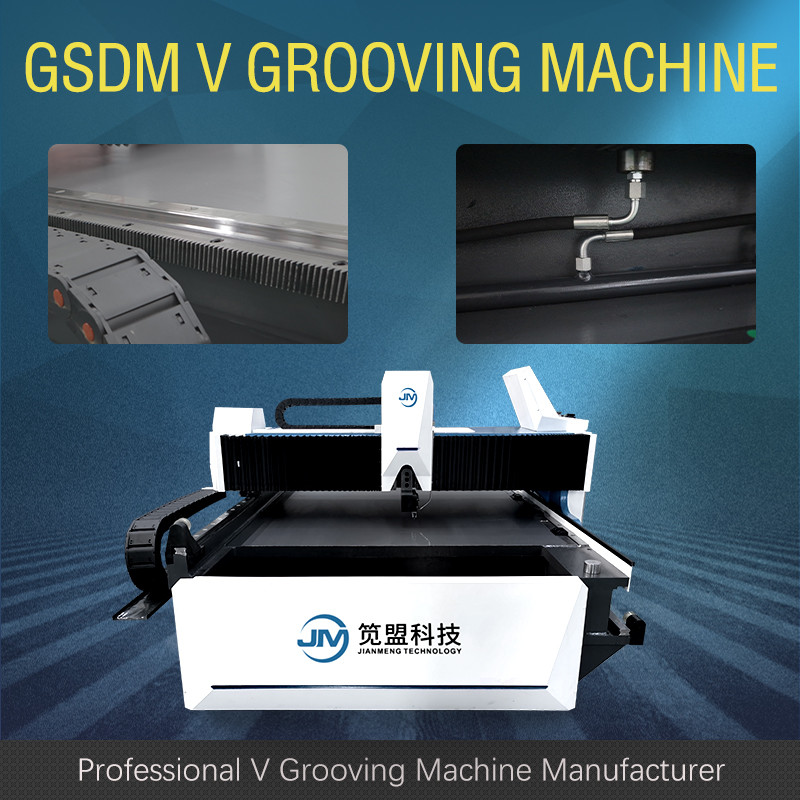

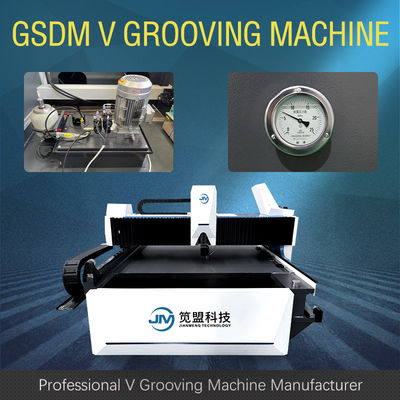

La trave trasversale della scanalatrice di GSDM v è guidata da due insiemi della molatura gli ingranaggi elicoidali, lo scaffale elicoidale di alta precisione e della ferrovia di guida. La velocità commovente può essere regolato dalla conversione di frequenza. La doppia struttura della ferrovia di guida assicura che il tipo processo d'alimentazione del fascio del chip sia stabile ed efficiente.
| No. | Nome | Parametro | Unità | |
| 1 | Max. Width della lamina di metallo | 1500 | millimetro | |
| 2 | Max. Length della lamina di metallo | 4000 | millimetro | |
| 3 | Spessore massimo (acciaio inossidabile) | 5 | millimetro | |
| 4 | Min. Thickness della lamina di metallo | 0,4 | millimetro | |
| 5 | Min.distance della V dal bordo | 8 | millimetro | |
| 6 | Velocità tagliente massima dell'ascissa | 120 | m/min | |
| 7 | Velocità massima di .return dell'ascissa | 120 | m/min | |
| 8 | Max.distance dell'asse y | 1250 | millimetro | |
| 9 | Risoluzione nell'asse y | 0,001 | millimetro | |
| 10 | Precisione di posizionamento ripetuta | ±0.01 | millimetro | |
| 11 | Risoluzione nell'asse di z | 0,001 | millimetro | |
| 12 | Precisione di posizionamento ripetuta | ±0.01 | millimetro | |
| 13 | Potere del motore | X1, asse X2 | 5,0 | chilowatt |
| Y1, Y2, asse di Z | 1,0 | |||
| 14 | Dimensione globale | Lunghezza | 5900 | millimetro |
| Larghezza | 2350 | |||
| Altezza | 1550 | |||
