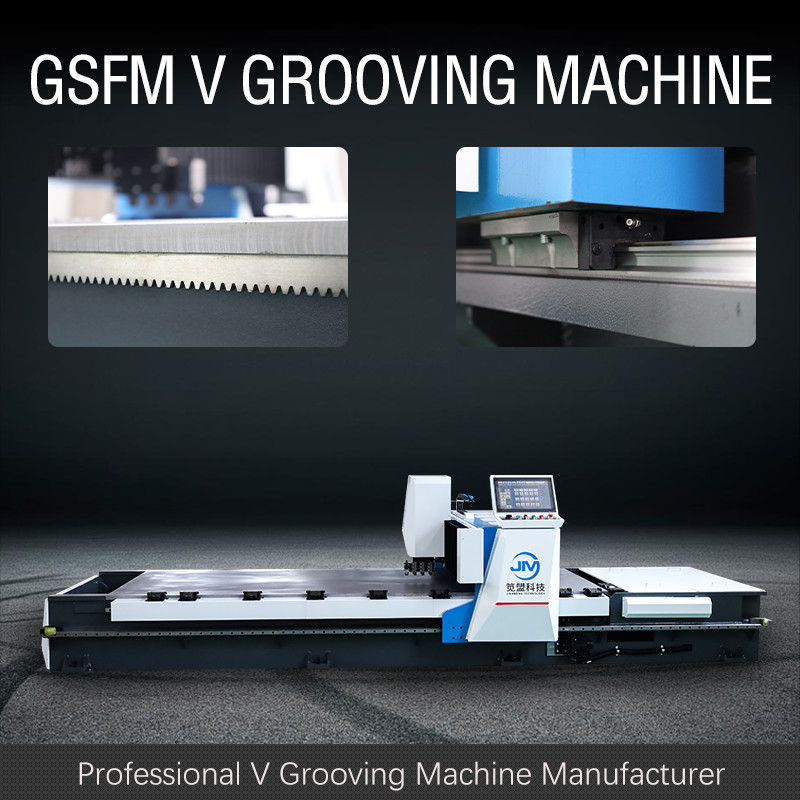

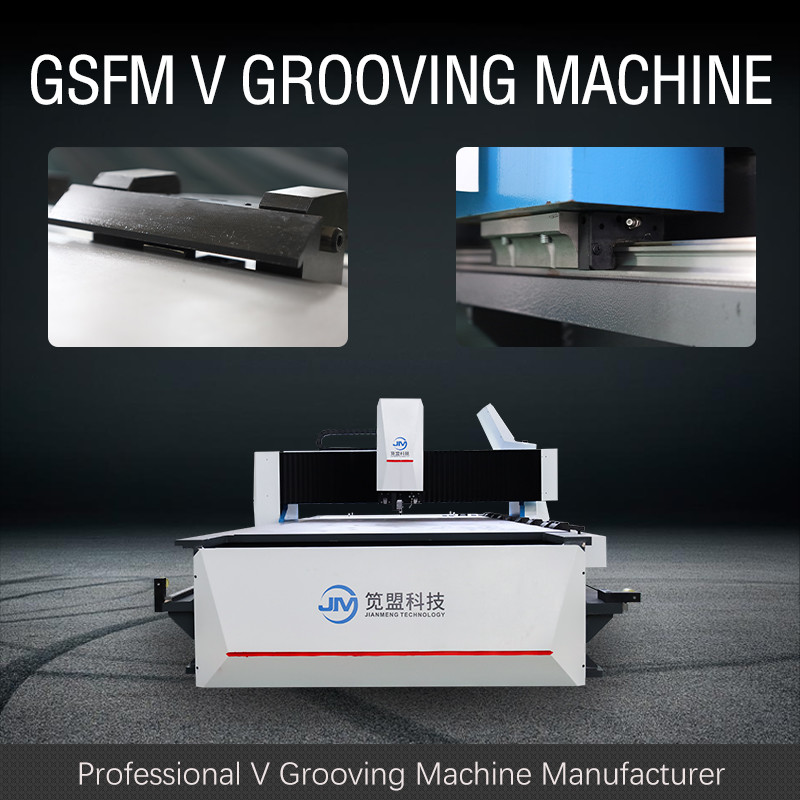

Macchina scanalatrice parteggiata quattro completamente automatici avanzati V per precisione di industria della porta

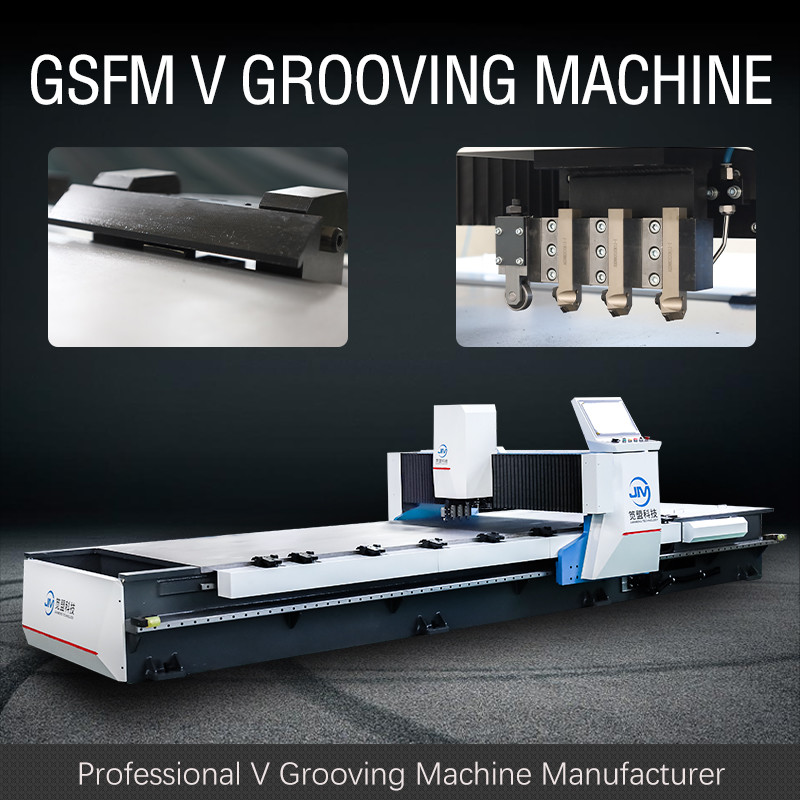

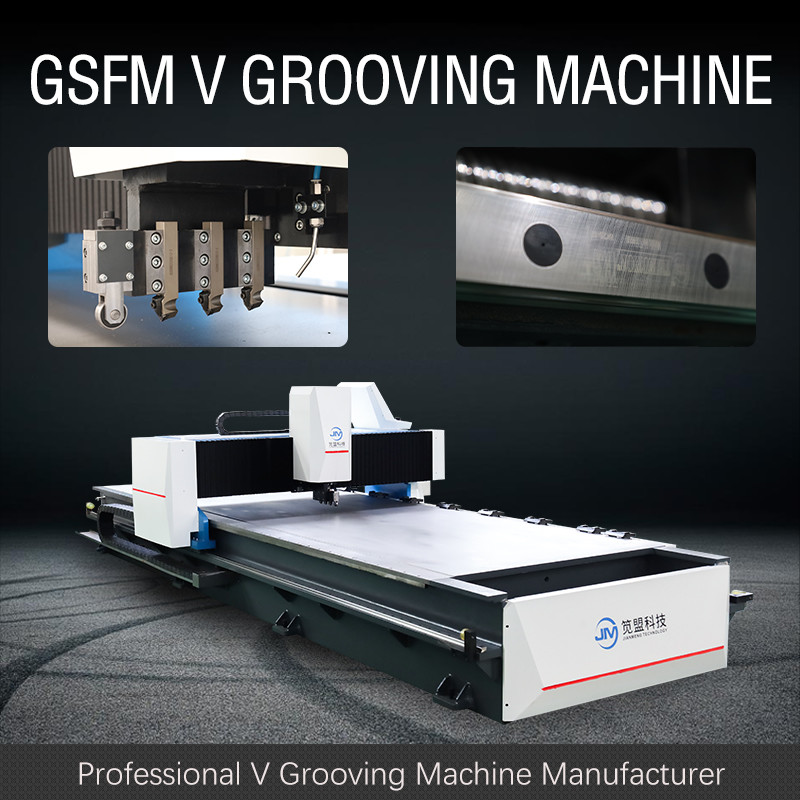

Il portautensile (b) della scanalatrice di GSFM v è fornito di tre taglierine della lega per elaborare la scanalatura di forma di v, in modo dall'importo tagliente si distribuisce uniformemente per ridurre la deformazione dei pezzi meccanici. Il micro sistema di raffreddamento può essere selezionato per prolungare il tempo di impiego dello strumento e per ridurre il costo di produzione; Lo strumento universale che preme la superficie di montaggio può soddisfare le richieste di pressione di vari strumenti. Lo strumento d'acciaio bianco e lo strumento della lega sono intercambiabili; Il dispositivo di trasferimento del portautensili utilizza la vite stridente della palla del grado e la ferrovia di guida lineare resistente, in modo da ha alta precisione.
Tenga tutte le funzioni del modello standard
Calcolo automatico dei diametri interni ed esterni, del ciclo automatico che programmano, dell'immagine visiva che pubblicano, dell'esposizione di piegamento di effetto, del sistema autolubrificante del portautensile, della stazione idraulica di lavoro intermittente, ecc.
Formazione di una volta del pezzo in lavorazione
Il pezzo in lavorazione più non deve essere spostato manualmente, che notevolmente migliora l'accuratezza dimensionale, comprime i costi della manodopera, comprime i costi di tempo e migliora l'efficienza di produzione.
| No. | Nome | Parametro | Unità | |
| 1 | Max. Width della lamina di metallo | 1500 | millimetro | |
| 2 | Max. Length della lamina di metallo | 4000 | millimetro | |
| 3 | Spessore massimo (acciaio inossidabile) | 5 | millimetro | |
| 4 | Min. Thickness della lamina di metallo | 0,4 | millimetro | |
| 5 | Min.distance della V dal bordo | 12 | millimetro | |
| 6 | Velocità tagliente massima dell'ascissa | 120 | m/min | |
| 7 | Velocità massima di .return dell'ascissa | 120 | m/min | |
| 8 | Max.distance dell'asse y | 1250 | millimetro | |
| 9 | Risoluzione nell'asse y | 0,001 | millimetro | |
| 10 | Precisione di posizionamento ripetuta | ±0.01 | millimetro | |
| 11 | Risoluzione nell'asse di z | 0,001 | millimetro | |
| 12 | Precisione di posizionamento ripetuta | ±0.01 | millimetro | |
| 13 | Potere del motore | Ascissa | 5,5 | chilowatt |
| U | 3,0 | |||
| Y1, Y2, asse di Z | 1,0 | |||
| 14 | Dimensione globale | Lunghezza | 5980 | millimetro |
| Larghezza | 2420 | |||
| Altezza | 1600 | |||
