Tagliatrice orizzontale automatica della scanalatura di V per il tappo del Anti-pattino

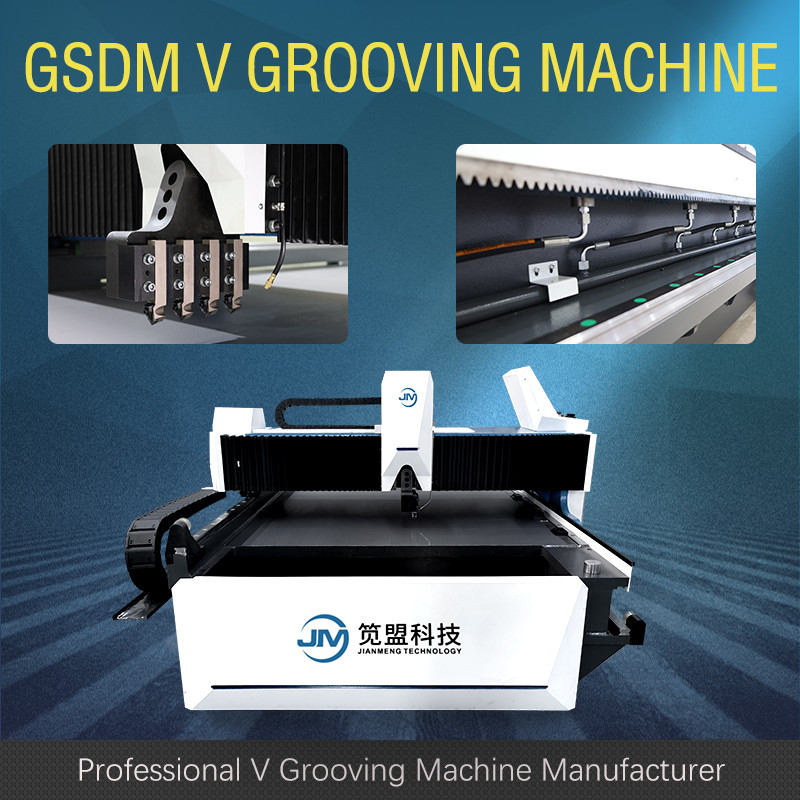

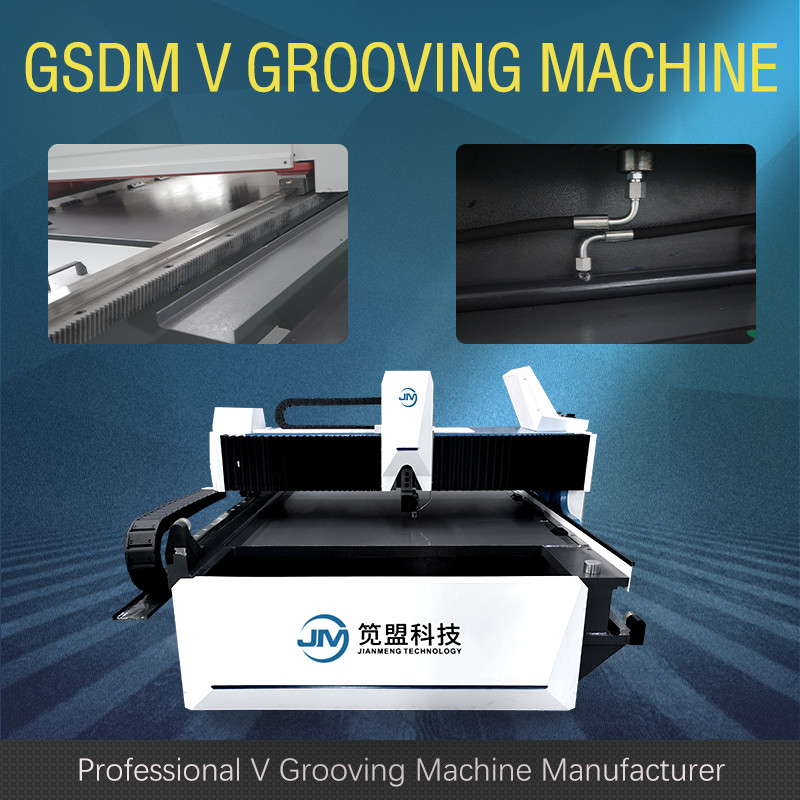

Il portautensile (b) della scanalatrice di GSDM v è fornito di quattro taglierine della lega per elaborare la scanalatura di forma di v, in modo dall'importo tagliente si distribuisce uniformemente per ridurre la deformazione dei pezzi meccanici. Il micro sistema di raffreddamento può essere selezionato per prolungare il tempo di impiego dello strumento e per ridurre il costo di produzione; Lo strumento universale che preme la superficie di montaggio può soddisfare le richieste di pressione di vari strumenti. Lo strumento d'acciaio bianco e lo strumento della lega sono intercambiabili; Il dispositivo di trasferimento del portautensili utilizza la vite stridente della palla del grado e la ferrovia di guida lineare resistente, in modo da ha alta precisione.
| No. | Nome | Parametro | Unità | |
| 1 | Max. Width della lamina di metallo | 1500 | millimetro | |
| 2 | Max. Length della lamina di metallo | 4000 | millimetro | |
| 3 | Spessore massimo (acciaio inossidabile) | 5 | millimetro | |
| 4 | Min. Thickness della lamina di metallo | 0,4 | millimetro | |
| 5 | Min.distance della V dal bordo | 8 | millimetro | |
| 6 | Velocità tagliente massima dell'ascissa | 120 | m/min | |
| 7 | Velocità massima di .return dell'ascissa | 120 | m/min | |
| 8 | Max.distance dell'asse y | 1250 | millimetro | |
| 9 | Risoluzione nell'asse y | 0,001 | millimetro | |
| 10 | Precisione di posizionamento ripetuta | ±0.01 | millimetro | |
| 11 | Risoluzione nell'asse di z | 0,001 | millimetro | |
| 12 | Precisione di posizionamento ripetuta | ±0.01 | millimetro | |
| 13 | Potere del motore | X1, asse X2 | 5,0 | chilowatt |
| Y1, Y2, asse di Z | 1,0 | |||
| 14 | Dimensione globale | Lunghezza | 5900 | millimetro |
| Larghezza | 2250 | |||
| Altezza | 1550 | |||
